詳細規格

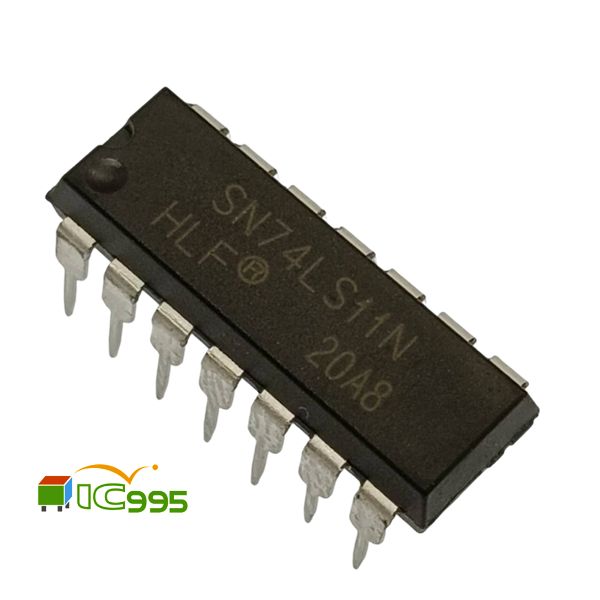

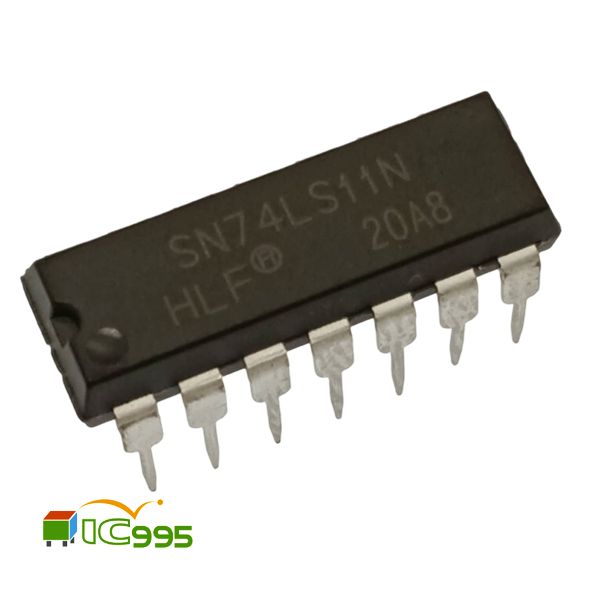

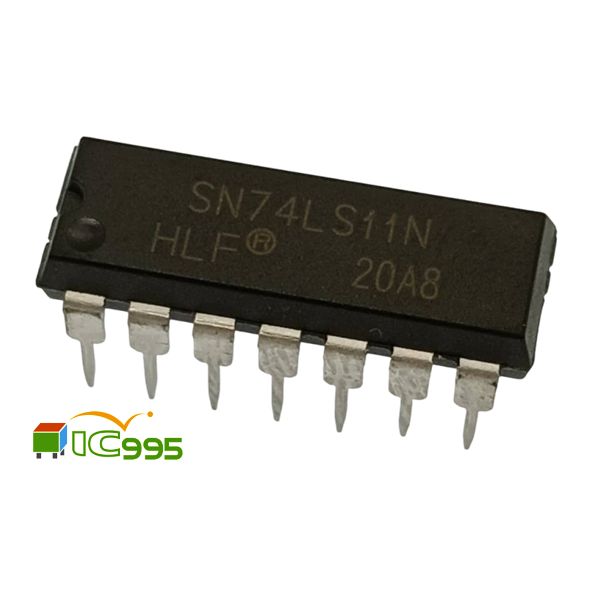

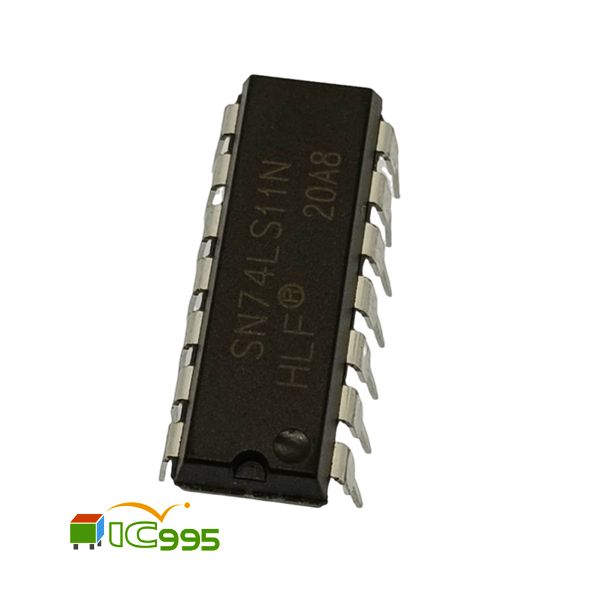

型號：SN74LS11N
製造商：Texas Instruments / 多家原廠
邏輯功能：三組三輸入與非閘（3-input AND gate with open-collector output）
邏輯系列：LS（Low Power Schottky）TTL
電源電壓範圍：4.75V ~ 5.25V（標準工作電壓：5V）
最大輸出電流：8 mA
輸入邏輯電平：
LOW：最大 0.8V
HIGH：最小 2.0V
傳輸延遲時間：
約 12ns（標準）@ 5V
工作溫度範圍：0°C ~ +70°C
邏輯閘數量：3組3輸入AND閘
輸出類型：標準TTL
封裝形式：DIP-14（雙列直插）
應用範圍
工業自動控制系統
數位邏輯模組開發與學習
微控制器擴展邏輯接口
信號邏輯判斷與合併
教育用途電路板製作
PLC模組邏輯控制
傳統TTL邏輯電路維修替換
封裝尺寸（DIP-14）
長度：約 19.3 mm
寬度：約 6.4 mm
腳距（間距）：2.54 mm（標準）
腳數：14 Pin
包裝方式
單顆銷售：防靜電泡棉包裝
批量出貨：防靜電長條管裝或捲帶包裝（視庫存與數量而定）
外包裝附標籤
注意事項
僅適用於5V TTL電源，不可超過5.25V以防損壞IC。
腳位靜電敏感，操作時需佩戴防靜電裝備。
請依據Datasheet接線，避免短路或輸出接過重負載。
儲存應避免潮濕及高溫環境。
出貨檢測說明
所有IC出貨前皆經 基本功能測試，包括供電、輸入邏輯與輸出確認。
批量出貨進行 抽樣測試 確保品質一致性。
另可提供封裝外觀拍照或測試紀錄（需訂單備註）。
測試環境以5V TTL標準執行，非破壞性測試保留完整引腳。
