詳細規格

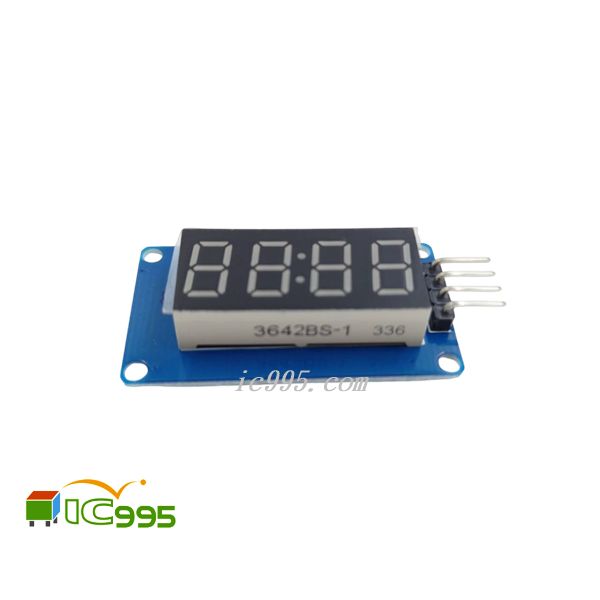

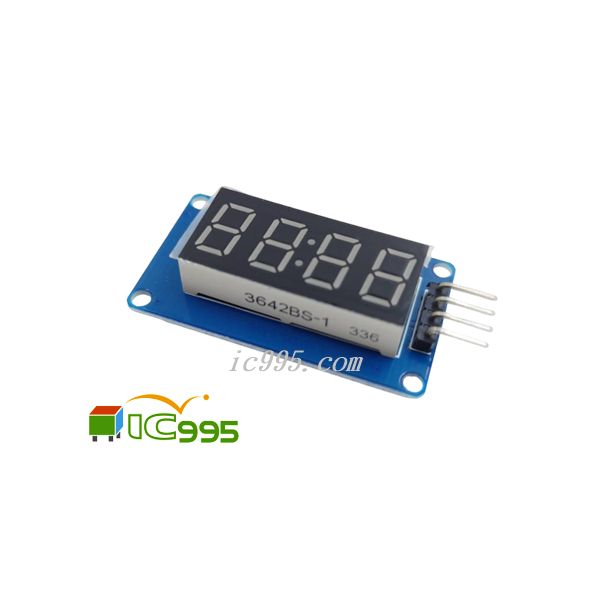

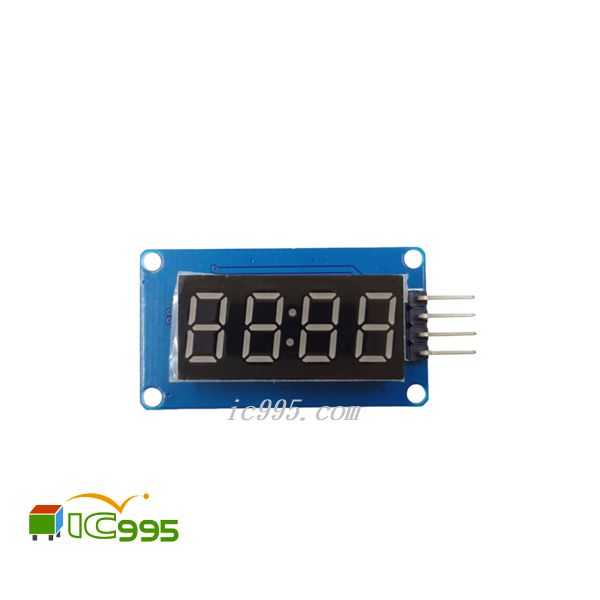

型號：TM1637 4位數位顯示模組
顯示顏色：紅色 LED
顯示位數：4位（含時鐘冒號點）
控制晶片：TM1637
供電電壓：3.3V ~ 5V DC
控制方式：雙線通訊（CLK、DIO）
亮度等級：可調整，共8級亮度
顯示格式：支持數字、時鐘格式（含中間冒號點）

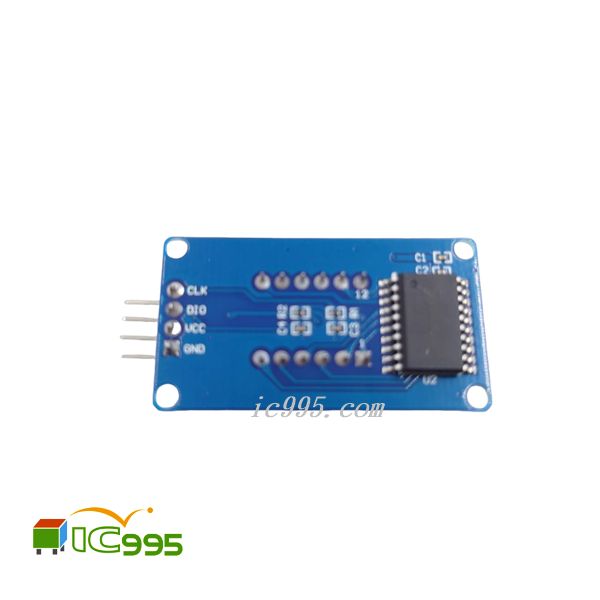

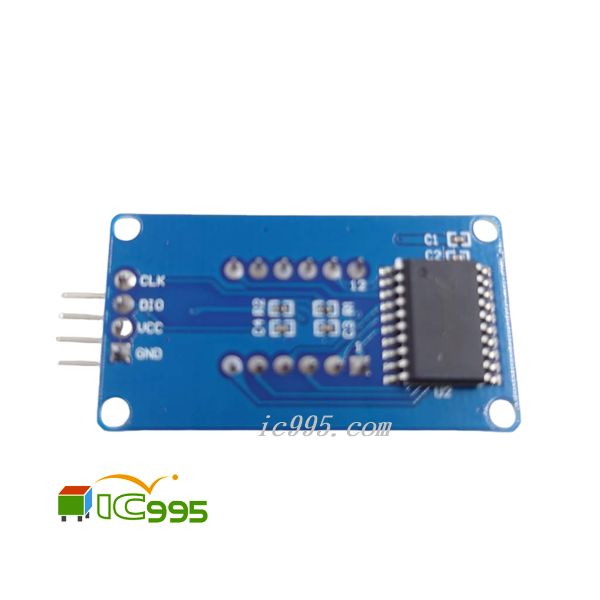

接口腳位：VCC、GND、DIO、CLK
尺寸：約 42mm x 24mm x 12mm
板載固定孔：M2螺絲孔位，方便安裝
應用範圍
Arduino時鐘顯示器
計時器、溫度計、電壓顯示等DIY專案
數位儀表設計
各種嵌入式系統資料顯示應用
微控制器教學與學生專題
封裝尺寸
模組本體尺寸：約 42mm x 24mm x 12mm
固定孔距離：約 36mm x 20mm（M2螺絲適用）
包裝方式
預設散裝出貨，附直排排針（未焊）
大量訂購可協助預焊、抗靜電袋包裝（請先洽詢）
注意事項
模組需搭配控制器（如Arduino、ESP8266等）使用，無內建時計晶片。
上電後需初始化程式控制，否則顯示器不會亮起。
控制時請注意 CLK、DIO 腳位接線順序，勿接反。
若供電超過5.5V可能造成元件損壞。
出貨檢測說明
每片模組出貨前經實機測試顯示功能、亮度調節正常。
測試環境：5V Arduino Nano 驅動測試顯示0~9999數字輪播
若商品有瑕疵，請於7日內拍照錄影回報協助換貨處理。
