產品簡介

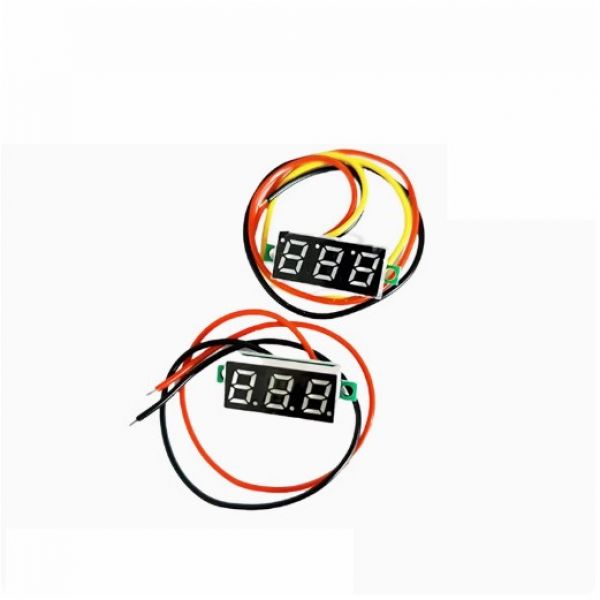

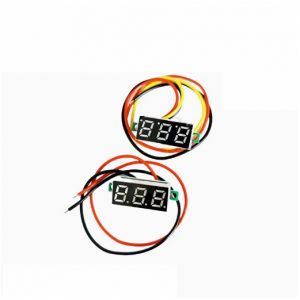

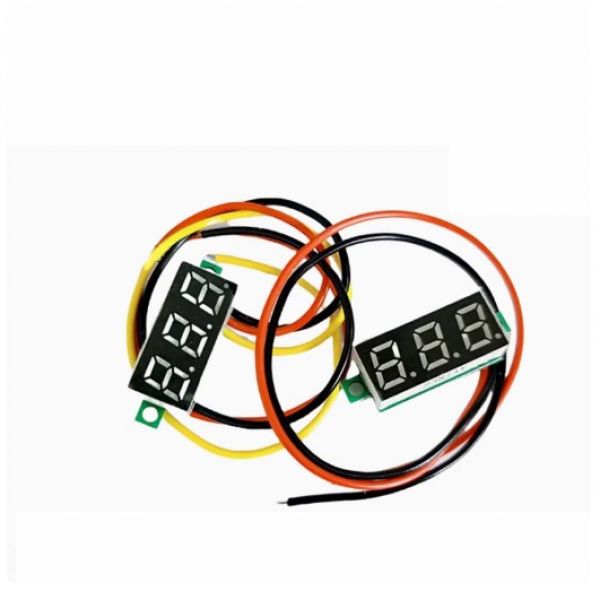

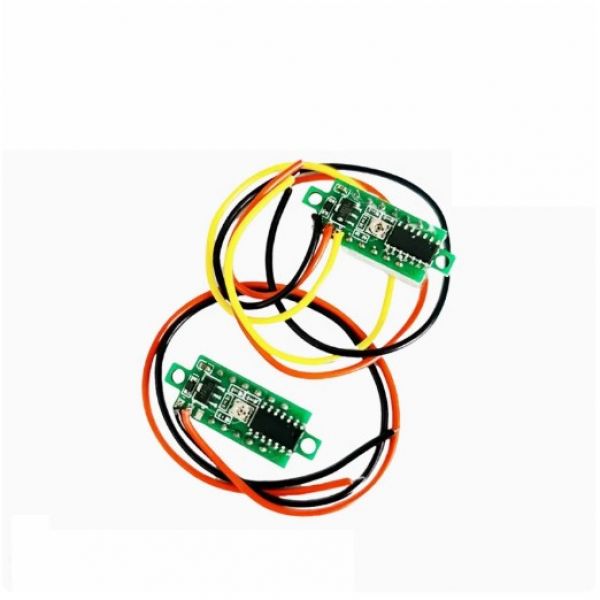

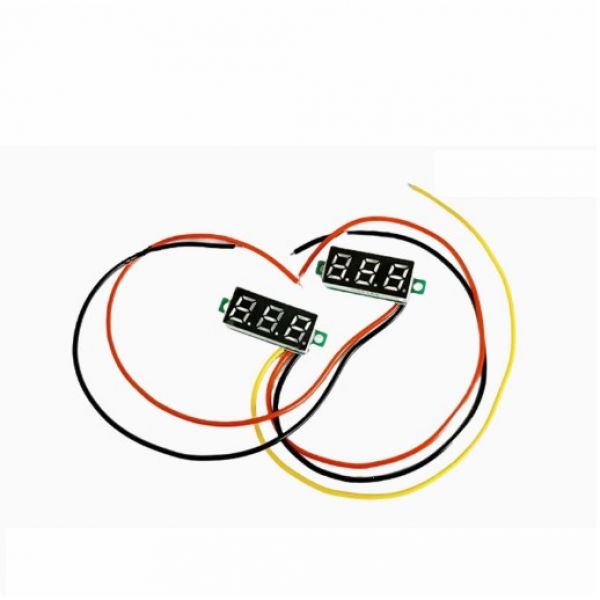

本產品為 0.28 吋紅光顯示 3線式直流電壓表模組，具備 分離供電與量測功能，量測範圍廣達 DC 0~100V，適用於各類直流供電設備監控、電池監測、DIY 電源工程等場合。高亮度紅色 LED 數位顯示，清晰醒目，小型設計易於嵌入設備使用。
詳細規格
項目 規格說明
顯示螢幕 0.28 吋 LED 數位顯示
顯示顏色 紅色（Red）
線材類型 3 線式（紅：供電正、黑：共地、白或黃：測量正）
工作電壓（供電） DC 3.5V ~ 30V（典型供電為 5V 或 12V）
測量範圍 DC 0.00V ~ 100.0V（部分批次為 2.5V 起跳）
顯示解析度 0.1V
精度誤差 ±1%（依實際使用情況略有差異）
更新頻率 約每 200ms
功耗 小於 20mA（低功耗）
啟動電壓 約 3.5V（供電側）
接線說明
→ 紅線：電壓表供電正極（Vcc）
→ 黑線：共地（GND）
→ 白線（或黃）：測量電壓正極（Vin）
應用範圍
電源供應器輸出電壓偵測
鉛酸 / 鋰電池組電壓監控
太陽能模組輸出電壓顯示
DIY 電子模組測試與監控
車用電壓顯示器（限直流供電）
工業電箱 / 面板嵌入式監控顯示
封裝尺寸（約略值）
尺寸部位 大小
顯示模組本體 約 30mm（長） × 11mm（寬） × 8.5mm（高）
建議開孔尺寸 約 27.5mm × 10mm（可嵌入）
固定方式 側邊卡榫 / 雙面膠固定（需自備）
導線長度 約 15cm ~ 20cm（三色導線）
包裝資訊
數量：1 入 / 包
包裝方式：抗靜電袋裝 + 氣泡袋保護
多入下單將分層裝袋避免刮傷
注意事項
請勿直接以「被測電壓」為電壓表供電電壓，如超過 30V 會損壞顯示模組。請使用分離電源供電。
測量端與供電端共地，請注意接線極性與邏輯一致。
若只需要量測單一電源，請選擇 2線式版本 更為簡潔。
超過測量上限（如100V）會導致數字閃爍或錯誤顯示，務必避免。
長時間使用建議避免在高溫/高濕/高震動環境下操作，以延長壽命。
出貨檢測與品管流程
每批皆經基本通電啟動與 LED 顯示測試
使用標準電壓源（如5V、12V、24V）比對誤差
確認每條線接線正常，無短路與脫焊現象
防靜電與防壓包裝，保證安全送達
大量採購可提供客製標籤與線長版本（另洽）
